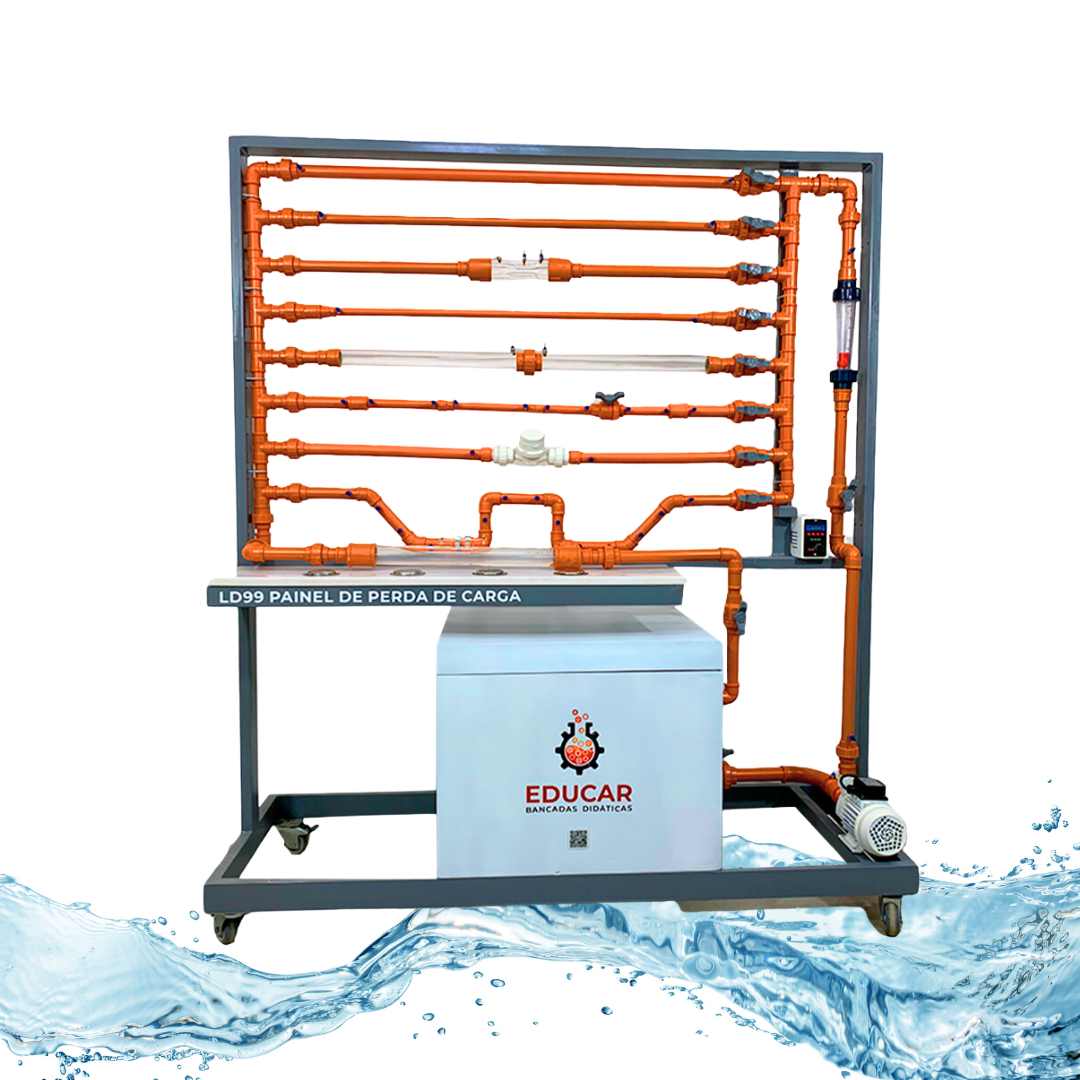

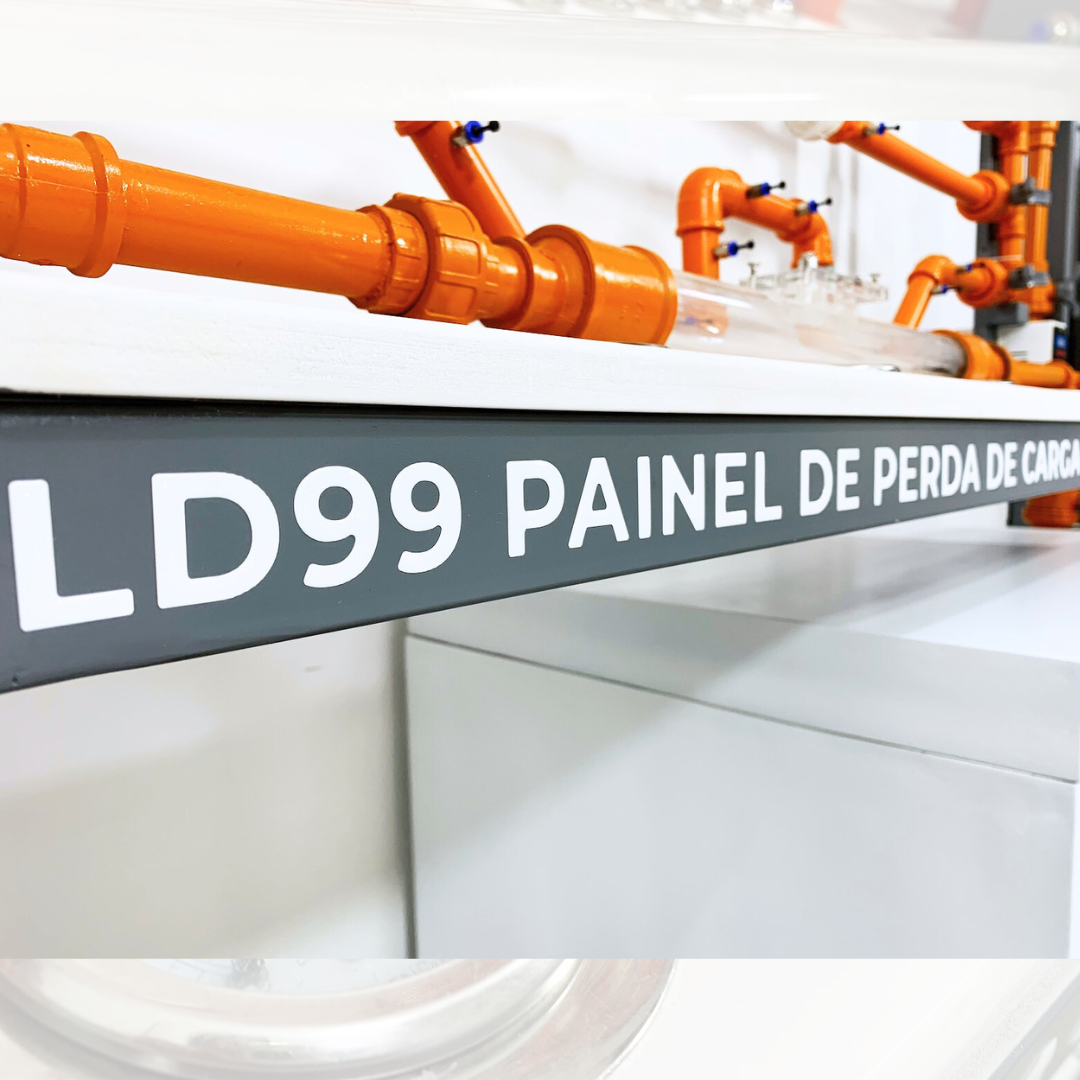

LD99 PAINEL DE PERDA DE CARGA

OBJETIVO

Sistema desenvolvido para ensaios práticos de condutos forçados em Mecânica dos Fluidos e Hidráulica com ênfase nos seguintes estudos:

• Estimativa de vazões e de velocidades;
• Medição de perdas localizadas e por atrito em tubulações;
• Ensaios para obtenção da curva da Bomba;
• Ensaios para obtenção da curva do Sistema;
• Obtenção do ponto de shut-off e do ponto de operação de Bombas;

EXPERIMENTOS

O detalhamento dos ensaios práticos da LD99 PAINEL DE PERDA DE CARGA engloba as seguintes possibilidades experimentais:

Hidrometria:

• Medição de vazão com hidrômetros;
• Medição de vazão com placa de orifício;
• Medição de vazão com tubo de pitot;

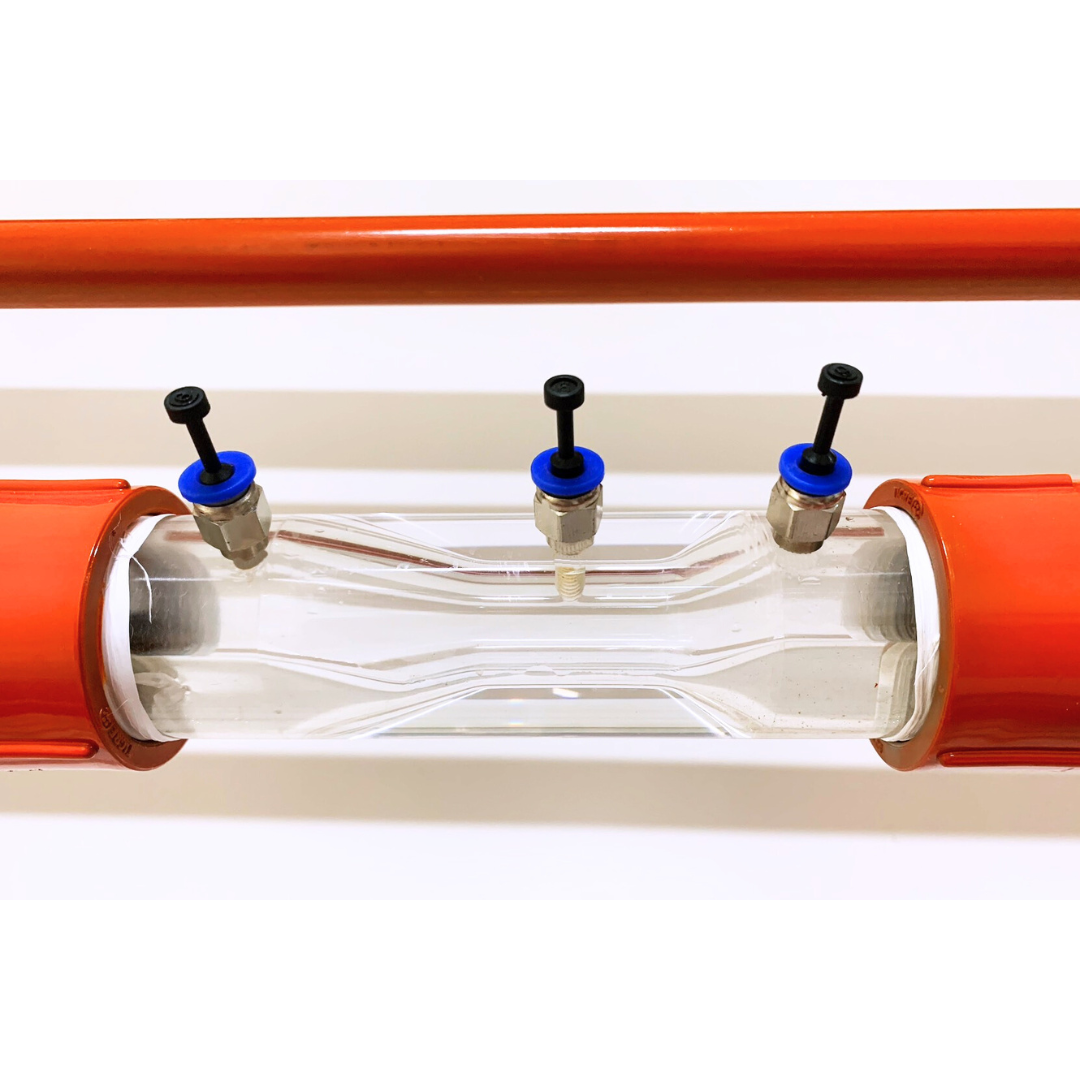

• Medição de vazão com tubo de venturi;
• Obtenção do perfil de velocidades e da velocidade média utilizando o tubo de pitot;

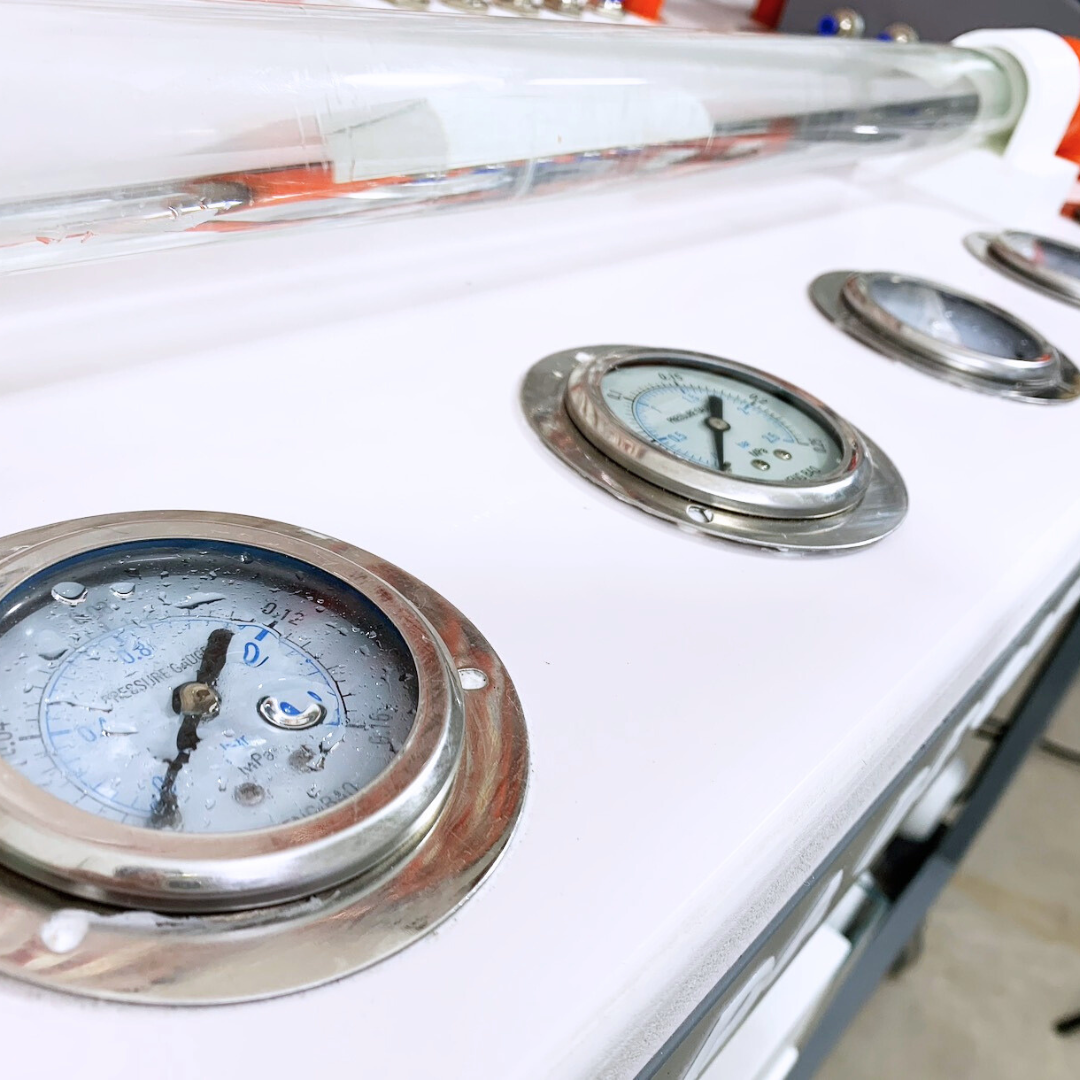

• Medição da pressão estática e da pressão dinâmica na pitometria.

Perdas localizadas e distribuídas:

• Medição de perdas localizadas em conexões e acessórios;
• Medição de perdas por atrito em tubulações;
• Verificação de equações presentes na bibliografia para quantificar perdas;
• Entendimento da equação de Bernoulli.

Estudo de Bombas:

• Ensaios para obtenção da curva da Bomba;
• Ensaios de família de curvas;
• Ensaios para obtenção da curva do Sistema;
• Ponto de shut-off e ponto de operação de Bombas.
